Ct за монофазни електромери
Устойчивото напрежение на мощностна честота между първичната намотка към вторичната намотка и земята трябва да бъде 3 kV (rms). Когато е посочена защитна изолация от клас II, тя трябва да бъде 4 kV (rms). Чрез използване на тестер за диелектрична якост за извършване на теста при номинално напрежение 3kV/4kV, ток на утечка 1mA за 1 минута, не се допуска повреда от токов трансформатор.
представяне на продукт

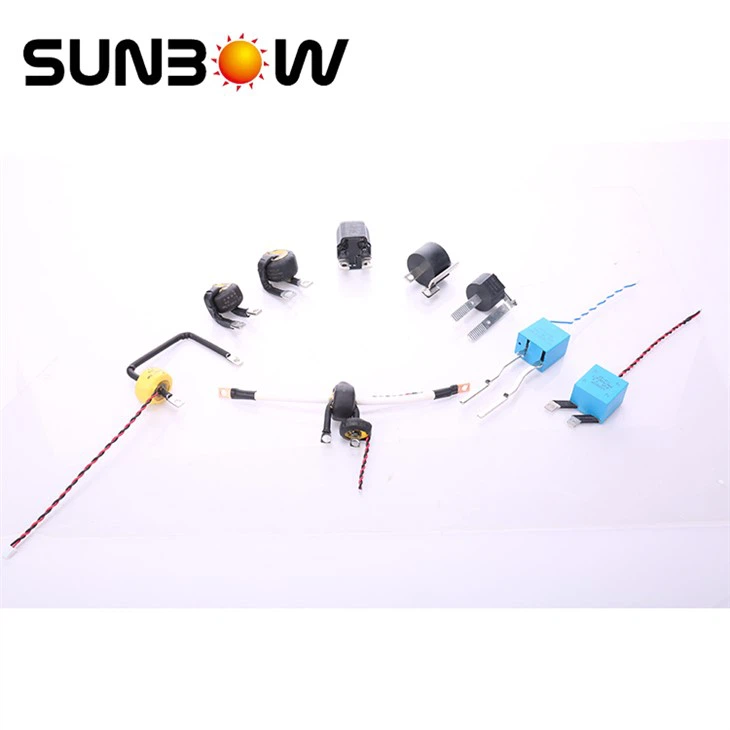

Микро токови трансформатори
КЛЮЧОВ ИНДЕКС НА ЕФЕКТИВНОСТ:
Номинално ниво на изолация
Издържано напрежение на мощността на честотата
Устойчивото напрежение на мощностна честота между първичната намотка към вторичната намотка и земята трябва да бъде 3 kV (rms). Когато е посочена защитна изолация от клас II, тя трябва да бъде 4 kV (rms). Чрез използване на тестер за диелектрична якост за извършване на теста при номинално напрежение 3kV/4kV, ток на утечка 1mA за 1 минута, не се допуска повреда от токов трансформатор.
Изолационно съпротивление
Съпротивлението на изолацията на първичната намотка към вторичната намотка и към земята трябва да бъде по-голямо от 500 MΩ.
Полярност
Полярността на токовия трансформатор е субтрактивна. Когато първичният е захранван от клема L1 към клема L2, индуцираният вторичен ток е от клема K1 през веригата на натоварване към клема K2.
Грешки
Текуща грешка (грешка в съотношението)
Грешката, която трансформаторът въвежда при измерването на ток и която възниква от факта, че действителният коефициент на трансформация не е равен на номиналния коефициент на трансформация.
Фазово изместване
Разликата във фазата между векторите на първичния и вторичния ток, посоката на
векторите са избрани така, че ъгълът да е нула за идеален трансформатор.
Казва се, че фазовото изместване е положително, когато векторът на вторичния ток води първичните вектори на тока. Обикновено се изразява в минути（'） или сантирадиани（Crad.）
Номинален коефициент на трансформация
Съотношение на номиналното първично напрежение или ток към номиналното вторично напрежение или ток.
Клас на точност
Обозначение, присвоено на измервателен трансформатор, чиито съотношителни грешки и фазово изместване остават в определени граници при предписани условия на употреба.
Граници на грешките
Граници на грешката на CT (токов трансформатор).
|
Клас на точност |
Грешка на съотношението (±%) с процента (%) на входния ток |
Фазова грешка с процент (%) на входния ток |
|||||||
|
0.01In |
По-голямо или равно на 0.05 In |
0.01In |
0.05In |
0.2In |
In |
2In |
3In |
Iмакс |
|
|
0.5 |
1.0 |
0.5 |
90 |
45 |
30 |
30 |
30 |
30 |
30 |
|
0.2 |
0.4 |
0.2 |
30 |
15 |
10 |
10 |
10 |
10 |
10 |
|
0.1 |
0.2 |
0.1 |
15 |
8 |
5 |
5 |
5 |
5 |
5 |
|
0.05 |
0.1 |
0.05 |
8 |
4 |
2 |
2 |
2 |
2 |
2 |
Забележка:
1) Между текущите 0.2In и Imax вземаме средната стойност на максималното фазово изместване
и минималното фазово отместване
като
, вземете разликата между фазовото изместване на тока i
и средната стойност
като фазова грешка на тока i:
2) Действителната крива на грешката на токовия трансформатор не трябва да надвишава диапазона на линията, образувана от линията на границата на грешката от таблица 1.
3) 0.02 клас и по-висок, токовият трансформатор е според определението на JJG 314-2010.
Граница на грешка на PT (потенциален трансформатор).
|
Клас на точност |
Грешка на съотношението (±%) с процента (%) на входното напрежение |
Фазова грешка с процент (%) на входното напрежение |
||||
|
0.8Un |
1.0Un |
1.2Un |
0.8Un |
1.0Un |
1.2Un |
|
|
0.5 |
0.5 |
0.5 |
0.5 |
20 |
20 |
20 |
|
0.2 |
0.2 |
0.2 |
0.2 |
10 |
10 |
10 |
|
0.1 |
0.1 |
0.1 |
0.1 |
5 |
5 |
5 |
|
0.05 |
0.05 |
0.05 |
0.05 |
2 |
2 |
2 |
|
Забележка: 1) Фазовата грешка е равна на фазовото изместване минус номиналното фазово изместване. 2) Номиналното фазово отместване се определя като средната стойност на фазовото отместване между стойността 0.8Un, 1.0Unи 1.2Un 3) Действителната крива на грешката на трансформатора на напрежението не трябва да надвишава обхвата на линията, образувана от линията на границата на грешката от Таблица 2. 4) За номинален коефициент на напрежение 1,9, трансформатор на напрежение в напрежение 1,9Un с непрекъсната работа с 4H, който трябва да е непокътнат. Тази грешка не е посочена. 5) 0.02 клас и по-висок, трансформаторът на напрежение е в съответствие с определението на JJG 314-2010. |
||||||
